Case Study / Bar & Club Audio
Shield Club
Thách thứcCải tạo mặt bằng từ gác 2 bên thành gác lửng chữ U khiến hệ thống Funktion-One Dance Stack sẵn có bị hổng vùng phủ tại khu VIP mới; một số thiết bị xuống cấp; RT60 ban đầu ~1.85s, SPL lệch tới 12dB.
Giải phápSửa chữa phục hồi cụm Funktion-One/MC2/XTA DSP, bổ sung Verity Monster 4-Way cho khu VIP thay vì mở rộng Funktion-One, cấu hình Sub L/R Array và Time Alignment triệt comb filtering.
Kết quảRT60 về 1.1–1.2s, SPL lệch còn ±2.5dB, SPL Bass Max 122–125dB liên tục; giảm khoảng 60% chi phí đầu tư thiết bị mới.
Chia sẻ dự án
Toàn bộ số liệu Trước / Sau
| Thông số | Trước | Sau |
|---|---|---|
| Thời gian vang (RT60 tại 1kHz) | ~1.85s (chưa có khán giả) | ~1.1s – 1.2s |
| Độ đồng đều SPL | Chênh lệch tới 12dB giữa sàn chính và khu VIP gác chữ U | Chênh lệch còn ±2.5dB |
| Vùng phủ khu VIP gác chữ U | Bóng âm (acoustic shadow) do gác lửng mới cải tạo che khuất | Bổ sung Verity Monster 4-Way, Time Alignment triệt comb filtering |
| Phương án đầu tư thiết bị | Cân nhắc mở rộng thêm mảng loa Funktion-One (chi phí rất cao) | Phục hồi Funktion-One/MC2 sẵn có + bổ sung Verity Monster, giảm ~60% chi phí |

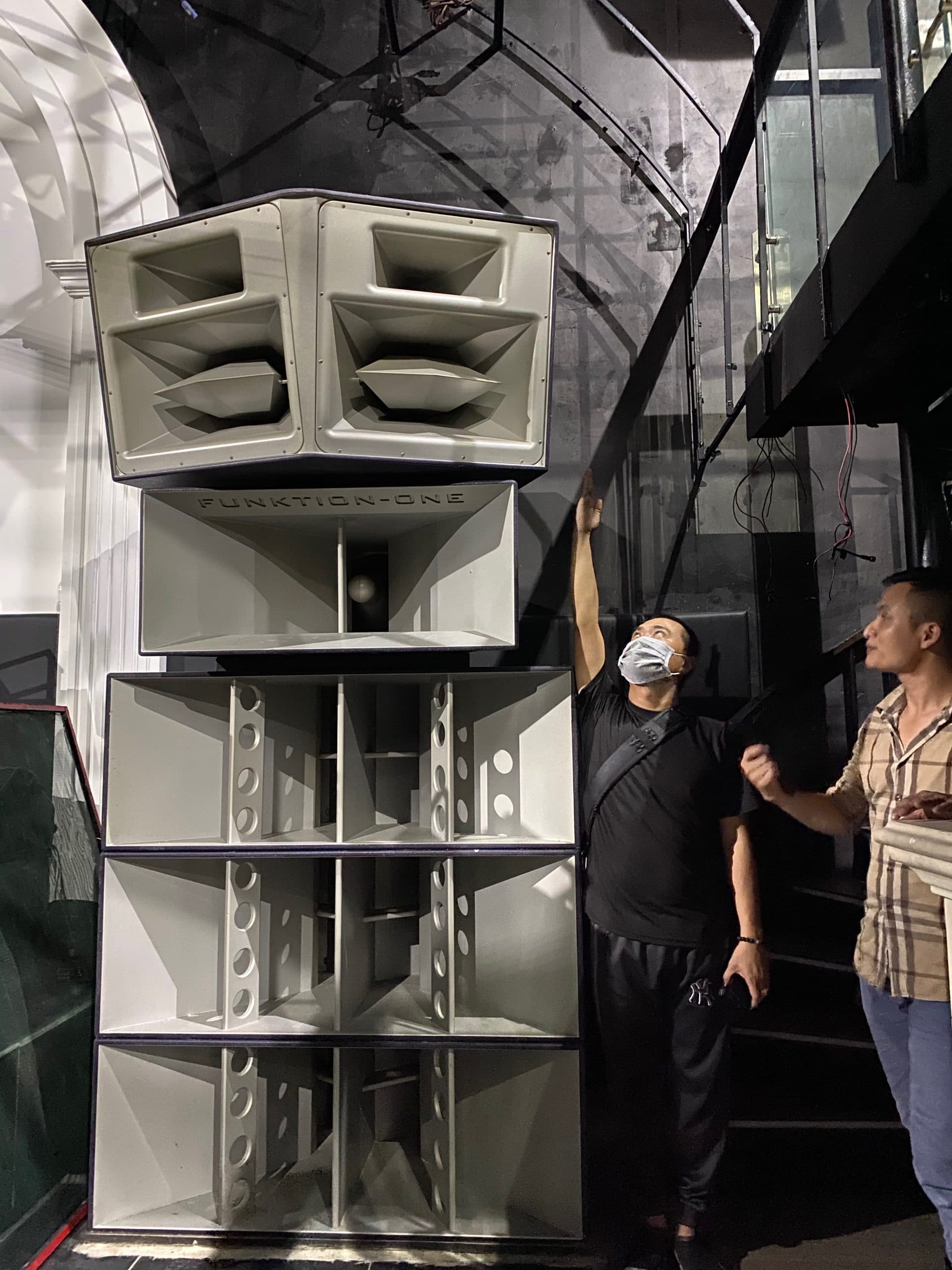

Giai Đoạn 1 — Bối Cảnh & Bài Toán Kỹ Thuật:Cuối tháng 8/2020, một khách hàng thân thiết đề nghị Tony Lab đồng hành khảo sát mặt bằng tại 19 Đỗ Quang Đẩu, Quận 1 — vừa trải qua cải tạo kết cấu từ High-Energy Club có gác 2 bên thành gác lửng hình chữ U đối diện sân khấu DJ. Sự thay đổi kiến trúc khiến hệ thống Funktion-One Dance Stack sẵn có (vận hành bởi ampli MC2 và DSP XTA) bị hổng vùng phủ nghiêm trọng tại các vị trí VIP mới phát sinh trên và dưới gác; một số thiết bị trong cụm đã xuống cấp hoặc hỏng hóc sau thời gian dài vận hành. Trần cao 9m cùng kết cấu gác chữ U tạo vùng bóng âm (acoustic shadow) bên dưới gác và dội âm trần/tường phía sau — đo ban đầu RT60 tại 1kHz ~1.85s khi chưa có khán giả, SPL lệch tới 12dB giữa khu trung tâm sàn nhảy và vùng VIP dưới gác.
“Tại Shield Club, bài toán không phải là đập đi xây lại hay mua mới toàn bộ. Điều quan trọng là biết tôn trọng và khai thác tối đa giá trị của những thiết bị đỉnh cao như Funktion-One, đồng thời đưa ra phương án bổ sung loa Verity Monster thật thực dụng để giải quyết triệt để góc khuất kiến trúc gác chữ U mà vẫn tối ưu ngân sách cho chủ đầu tư.”

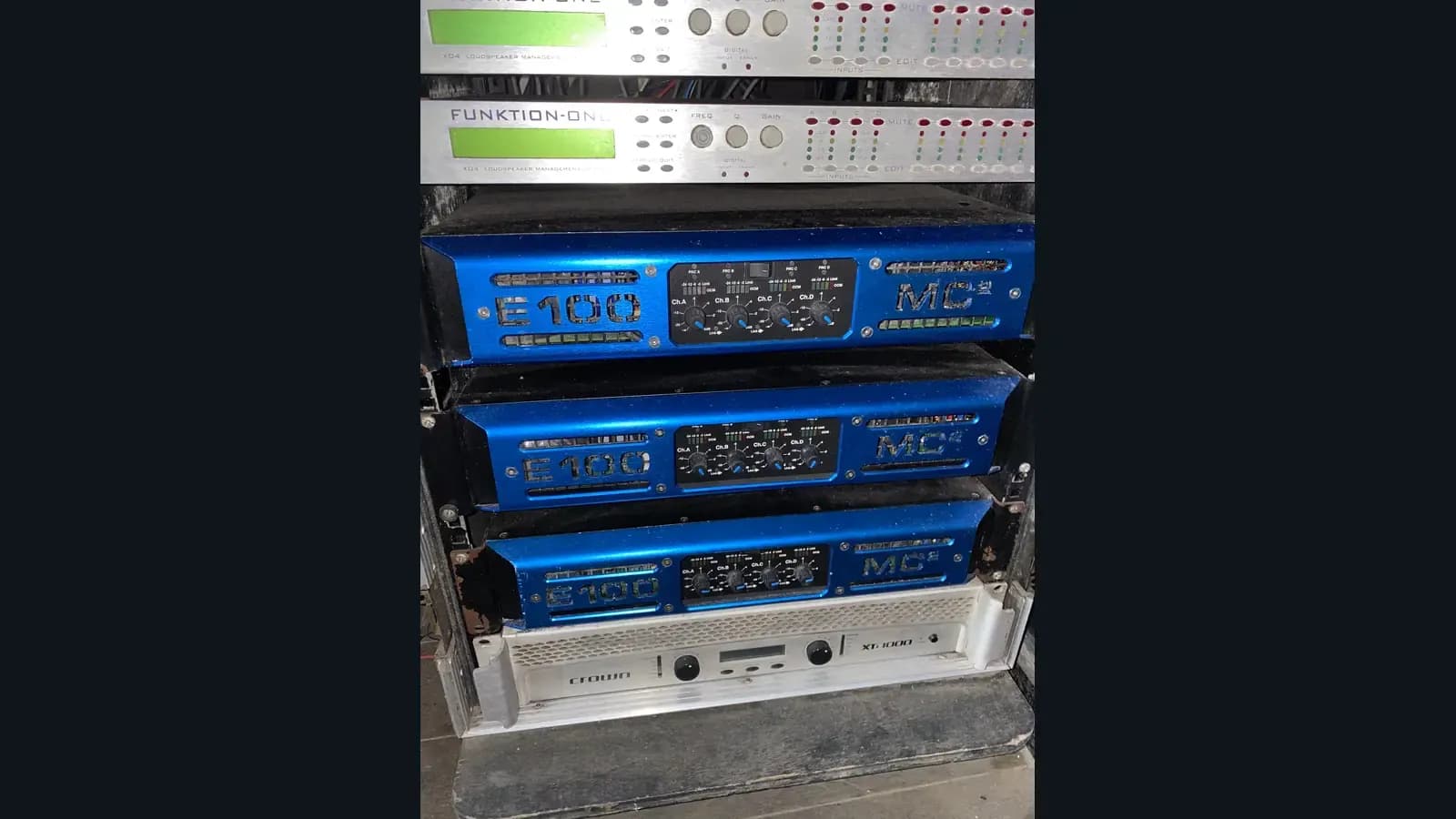

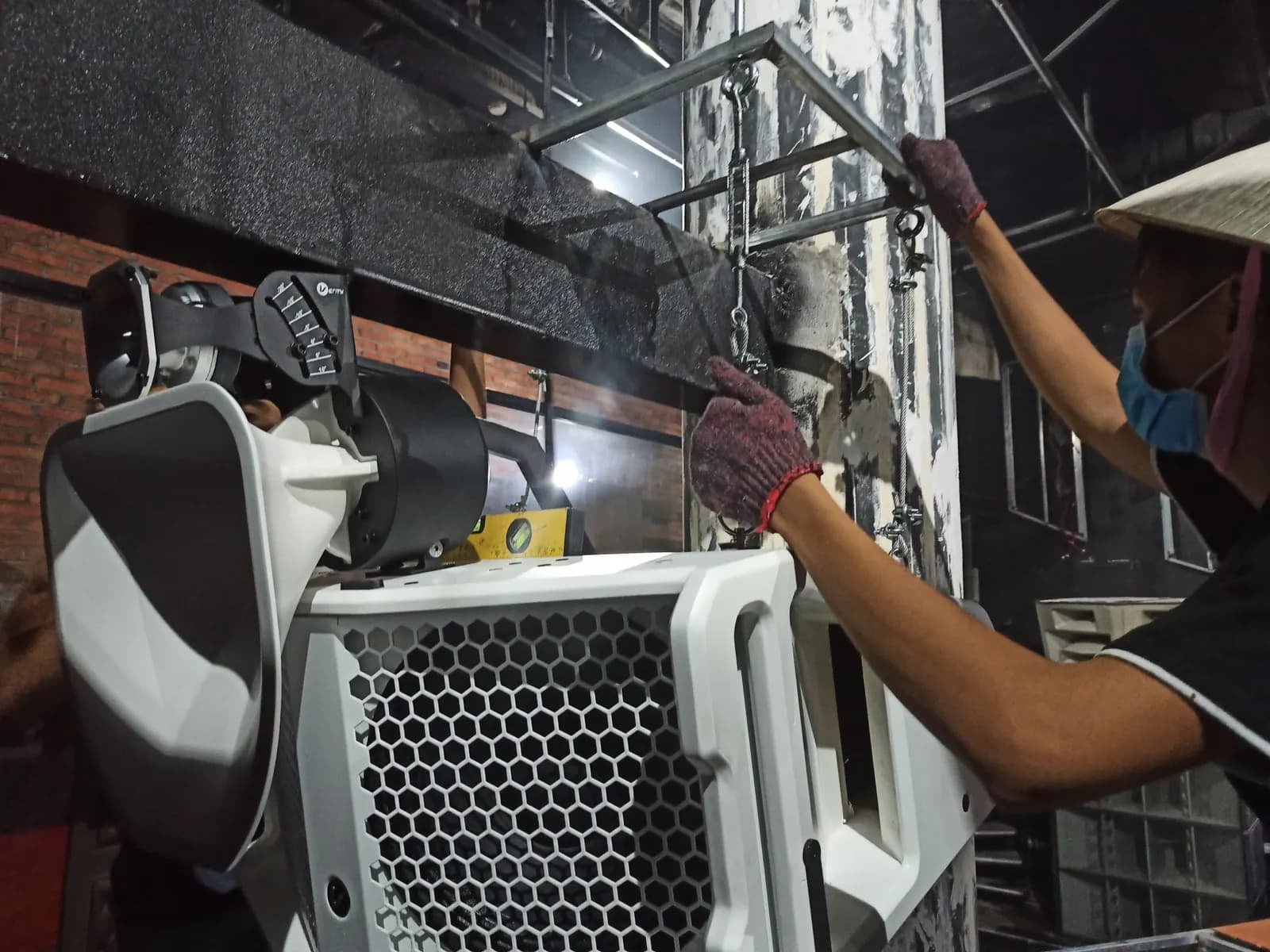

Giai Đoạn 2 — Phục Hồi & Giải Pháp Bổ Sung:Tôi kiểm tra toàn bộ linh kiện, cân chỉnh và sửa chữa dứt điểm các thiết bị hỏng trong cụm Funktion-One Dance Stack, ampli MC2 và DSP XTA. Để giải quyết vùng bóng âm mà không phải mở rộng thêm mảng Funktion-One đắt đỏ, tôi tích hợp hệ thống loa Verity Monster 4-Way tại các điểm khu VIP đối diện sân khấu, cả tầng gác trên và vùng dưới gác — đạt áp suất cao, lực Bass/Mid-Bass căng tròn cho High-Energy Club với chi phí đầu tư hợp lý. Ở dải trầm, tôi cấu hình Left/Right Sub Array với 6 thùng sub đôi 2×18 inch, tính lại pha để cộng hưởng tối đa dải siêu trầm ra giữa sàn nhảy. Trên DSP, tôi cân chỉnh Time Alignment chính xác tới mili-giây giữa cụm Dance Stack phía trước và Verity Monster phía sau để triệt comb filtering, đồng thời thao tác lại Crossover và thiết lập Limiter đa tầng trên XTA DSP để hệ thống vận hành hết công suất giờ cao điểm mà không lo cháy loa.
Giai Đoạn 3 — Kết Quả Đo Lường & Giá Trị:Kết quả đo được: RT60 tối ưu xuống 1.1s–1.2s, giảm khoảng 0.65s so với ban đầu, giúp dải Mid-High sắc nét, tiếng Vocal và Drop của DJ rõ ràng không chói đục. SPL lệch giữa khu VIP gác chữ U và sàn chính giảm còn ±2.5dB; SPL Bass Max duy trì 122–125dB liên tục tại trung tâm sàn nhảy mà không méo tiếng. Nhờ chiến lược phục hồi hệ thống Funktion-One/MC2 sẵn có kết hợp ghép nối thông minh Verity Monster cho khu vực phụ trợ, chủ đầu tư giảm khoảng 60% chi phí đầu tư thiết bị mới.
“Hệ thống giữ nguyên được chất âm căng tròn đặc trưng của Funktion-One ở sàn chính, trong khi các bàn VIP gác lửng trước đây bị thiếu tiếng nay đã có lực Bass và âm High phủ rất đều. Khách hàng ngồi khu VIP có trải nghiệm âm thanh hoàn toàn tương đồng với sàn nhảy.”
💡 Bài học kinh nghiệm
- 01Đừng vội bỏ hệ thống cũ — chẩn đoán kỹ phần cứng trước: loa và ampli cao cấp như Funktion-One hay MC2 có tuổi thọ rất cao, sửa chữa linh kiện hỏng và tuning lại DSP đúng cách có thể hồi sinh 90–95% hiệu năng ban đầu với chi phí chỉ bằng một phần nhỏ so với thay mới.
- 02Xử lý triệt để hiệu ứng bóng âm (Acoustic Shadow) của gác lửng: khi kiến trúc thay đổi, loa chính từ sân khấu không thể phủ âm trực tiếp bên dưới gác — cần bổ sung loa phụ trợ (Delay Speakers) và căn Time Alignment tỉ mỉ để tránh dội pha.
- 03Phối ghép Hybrid hiệu quả: không nhất thiết phải dùng toàn bộ loa từ một thương hiệu đắt đỏ cho các vùng phụ — phối ghép loa chính chất lượng cao với loa phụ trợ có tỷ lệ Performance/Price tốt là chìa khóa tối ưu tài chính cho mô hình Nightclub.
Câu hỏi thường gặp
Vì sao cần làm Time Alignment (đồng pha thời gian) khi lắp thêm loa phụ cho khu vực gác lửng?
Âm thanh từ loa chính ở sân khấu và loa phụ ở gác lửng truyền đến tai người nghe tại các khoảng thời gian khác nhau. Nếu không cài đặt độ trễ (Delay) chính xác trên DSP, sóng âm sẽ đâm chéo và triệt tiêu lẫn nhau (Comb Filtering) — khiến tiếng nhạc mỏng, mất lực, lặp tiếng và người nghe rất nhanh mỏi tai.
Phối ghép loa của hai thương hiệu khác nhau (Funktion-One và Verity Monster) có làm lệch chất âm không?
Có thể gây xung đột nếu chỉ đấu nối thủ công. Nhưng nếu dùng DSP chuyên dụng để tính lại Crossover, cân bằng Parametric EQ và đồng bộ Phase Response giữa hai hệ thống, các loa sẽ bổ trợ vùng phủ cho nhau mượt mà mà không làm mất chất âm đặc trưng của loa chính.
Khi thay đổi kết cấu mặt bằng Club, vì sao phải kiểm tra lại các dòng Amply cũ?
Khi mở rộng không gian hoặc tăng số lượng loa, tải điện và mức tỏa nhiệt của Amplifier tăng đáng kể. Các dòng ampli cao cấp như MC2 qua thời gian dài vận hành cần được chẩn đoán tụ điện, sò công suất và hệ thống tản nhiệt để tránh sụt áp, ngắt rơ-le nhiệt hay cháy nổ linh kiện giờ cao điểm.
